从花箱上桥到系统落地：景天下城市桥体智慧管养复康的工程实践——天津复康路立交桥项目纪实

很多人看到桥体绿化，第一印象，就是护栏外侧一排排整齐的花箱。

但一座大型城市立交桥的桥体绿化，从来不是把花箱批量采购、吊装上架这么简单。

普通地面绿化，可以开挖地面，工作面开阔，白天可以连续施工；而复康路立交桥是正在通行的城市快速交通枢纽，桥梁本体不能随意破坏、荷载有严格约束、受天津本地规范限制、施工只能压缩在有限的交通窗口期。

从北京木樨地桥、东四环积累下来的项目经验告诉我们：花箱就位，仅仅是工程的一小部分。真正的难点藏在花箱背后：构件锚固、管线排布、水电通信、分区设计、排水防护、现场施工组织。复康桥的施工全过程，就是在多重现实约束下，完成一整套种植、给排水与物联网软硬件系统相结合的落地实践。

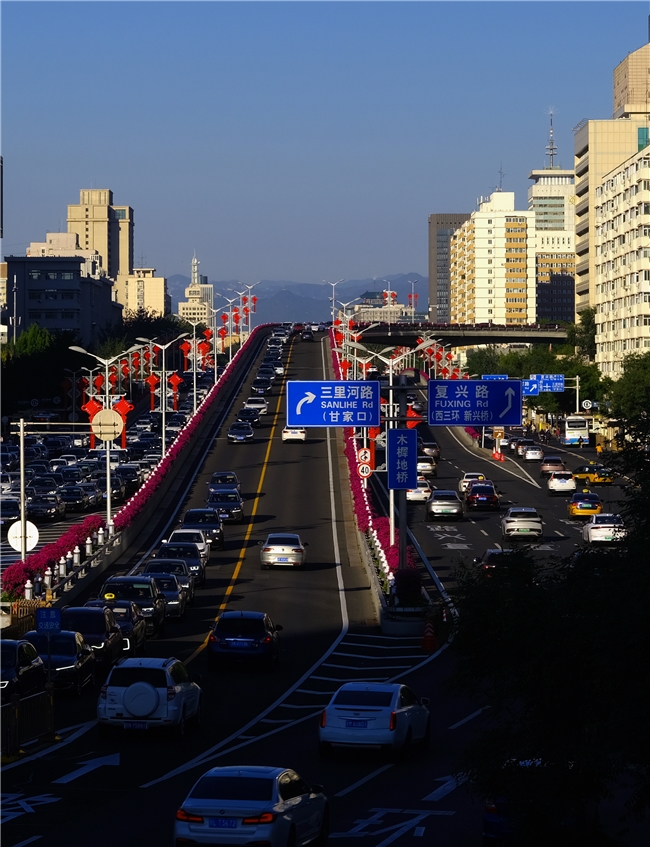

北京木樨地桥

花箱上桥，首先要解决的不是“怎么装”，而是“能不能安全装”

地面绿化，苗木到场、挖坑、放苗、回填基质即可完成栽植。而桥梁花箱属于独立外挂附属体系，施工不能简单对桥体直接开孔作业，需综合考量桥体材质、原有结构承重条件、内部钢筋及预应力管线分布、开孔孔径与构件厚度匹配、防腐、防水等多重因素。所有参数不得仅凭图纸理论取值，每一项均应开展现场实地实测，依据实测数据再编制专项施工方案，确定开孔、锚固及安装工艺，规避 对桥梁主体结构造成损伤。

天津市早期桥梁花箱多为护栏内挂形式，存在行车安全隐患。结合过往实际应用情况，依据本市现行管理要求，桥梁净空4.5米以下禁止布设花箱。复康路立交桥所有花箱统一布置在护栏外侧，不采用简易挂扣式结构，选用304不锈钢定制花箱托架及抱箍体系；托架采用合规后锚固工艺，抱箍与防撞护栏连接，施工全程避开桥梁主体受力主筋，保护桥体结构完好。花箱坐落在托架之上，抱箍与花箱箱体紧固连接，配套箱体侧向限位锁止装置与花卉花箱整体锁止构造，可抵抗桥区强风侧向荷载，规避高空坠物风险。

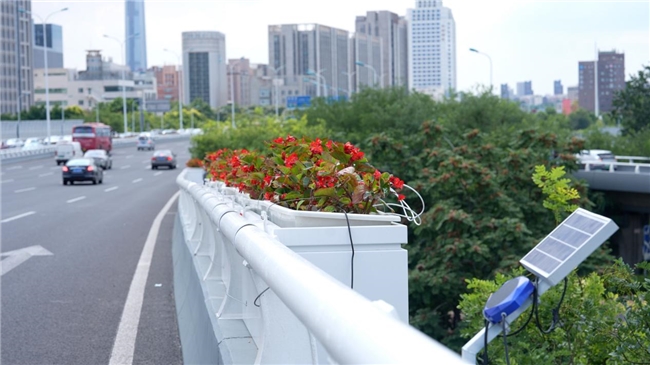

外挂式花箱

桥上没有土层，灌溉系统首先要解决“管路怎么走”

地面绿化可以开挖沟槽埋置管线；桥上没有可开挖土层，桥梁伸缩缝形变、紫外线暴晒、高低压差，都是灌溉系统必须面对的现实难题。

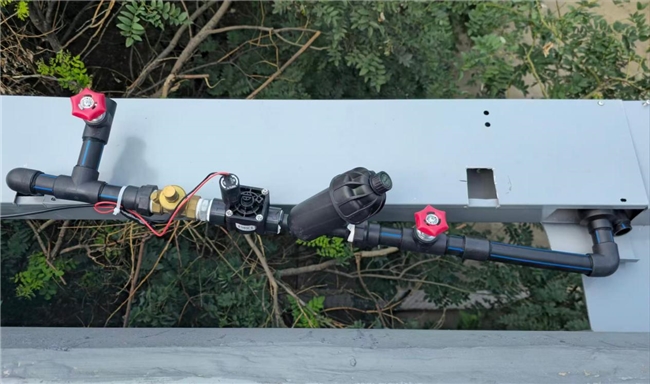

复康路立交桥所有给排水管路、滴灌管路，全部收纳于和地袱同色的封闭式金属桥架内部，管线不裸露在外，规避紫外线加速老化，同时不侵入行车界限，保持外观整洁。管线跨越桥梁伸缩缝位置，避免因桥梁形变产生的拉扯应力，造成管路撕裂、破损。

整座桥主线、匝道存在明显高程差，会带来供水水压不均衡问题。项目依据桥体结构，划分多个灌溉分区，每个区域分区配置电磁阀，配套压力补偿滴灌。解决高处供水压力不足、低处水压过高冲翻基质的问题。

没有水井、没有外接网口，水、电、通信必须同步设计

不少人会产生疑问：高架桥上，智慧管养设备的水从哪来、电从哪来、数据怎么传回系统？复康桥的解决方案，是绿化与管养系统硬件同步设计、同步施工，而不是花箱装好之后再外挂一堆设备线缆。

供水就近对接桥梁既有市政供水点位，分区设置水表，主管道前置减压，再分配至各个灌溉分区。

供电方面，采用太阳能供电，控制柜、电磁阀、各类感知终端全部采用桥架内低压线缆集中铺设，强电弱电分槽布设；所有接线点位做防水密封处理，适配露天雨雪、昼夜温差大的桥上环境。

通信层面，土壤墒情、管网压力、流量传感器的数据需要回传景天下智圃AI管养系统。有线通信线缆跟随桥架同步铺设；针对部分布线难度高的匝道点位，采用工业级无线物联网终端作为补充，保障各个分区设备稳定上传数据，实现远程监测、远程启停灌溉。

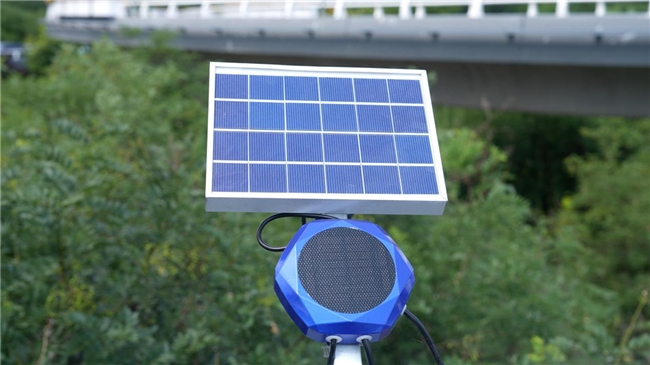

太阳能板与定位系统

同一座桥，也不能用一套方案从头套到尾

复康路立交桥包含主线、多条支线、环线、上跨铁路段、隔音屏、桥肩等多种载体，不同区段风速、光照、边界约束完全不同，项目没有采用千篇一律的标准化布置，而是做差异化分区设计。

主线护栏区：车流量大、风力强，采用标准化连续花箱布置，优先选用抗风低维护植物。

匝道转弯区：光照角度多变，独立划分灌溉压力分区，控制植株高度，保障驾驶员通行视野。

桥肩局部点位：结合市政要求，4.5m以下不布置花箱，其余位置结合载体实际条件选用适配容器，不强行套用护栏花箱模式。

分区不只是景观布局，灌溉策略、设备配置、后期运维要求，都会跟着分区同步调整。

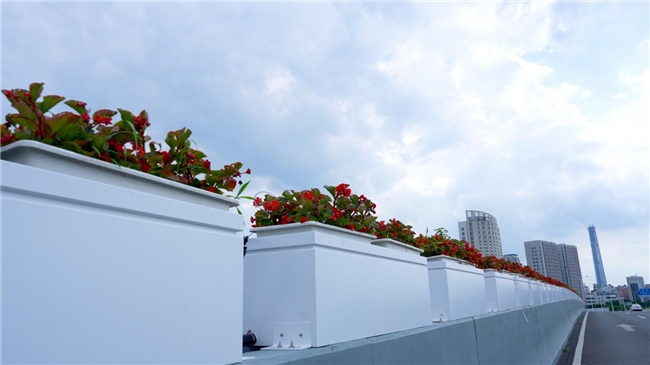

主线：标准化连续花箱

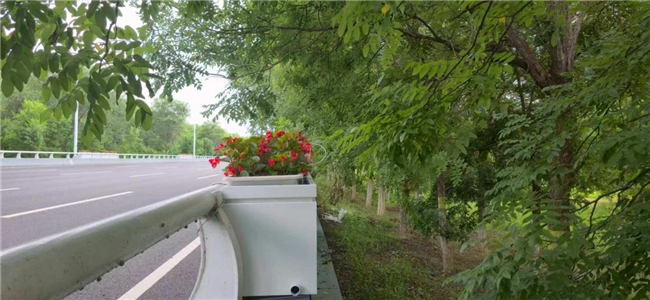

其他位置：分区布置

安全不是最后一道工序，而是贯穿施工全过程的底线

桥体绿化的安全分为两大维度：桥梁结构安全和社会公共通行安全。

前期完成桥梁结构荷载复核，花箱、托架、含水基质全部计入附加荷载；锚固螺栓、托架全部完成抗拔验算，花箱配套防脱限位构造，抵御强风，杜绝高空坠物风险。

施工阶段，桥上属于正在运营的快速路，绝大部分吊装、托架锚固、管线对接作业，只能安排在夜间交通导改窗口期开展。作业人员全套高空安全防护，所有构件、工具落实防坠措施，严防物料碎屑掉落桥下通行路面。

同时在设计阶段就前置运维安全考量：金属构件选用304不锈钢等高防腐等级材料，适配桥梁使用年限；依靠管养系统硬件实现远程状态监测，尽可能减少后续人员频繁上桥作业的安全压力。

物理安装只是起点：数字化集成才是桥体AI管养的核心价值

普通绿化，是在空地上营建景观；桥体绿化，则是在已经投入运行的交通构筑物之上，叠加一整套种植、给排水、物联网智慧系统。面对匝道多、作业难的桥体工况，仅仅完成硬件铺设远远不够，还需要数字化平台统筹所有设备，利用AI管养破解传统养护的现实局限。

硬件全部安装调试完毕，并不是施工的终点。整套灌溉、传感终端，全部接入景天下智圃AI管养系统。各个分区土壤墒情、管网压力流量数据实时回传，结合气象条件自动调整灌溉策略，设备异常可以远程预警。从北京木樨地桥、东四环项目沉淀的系统能力，在复康桥项目完成进一步迭代落地。

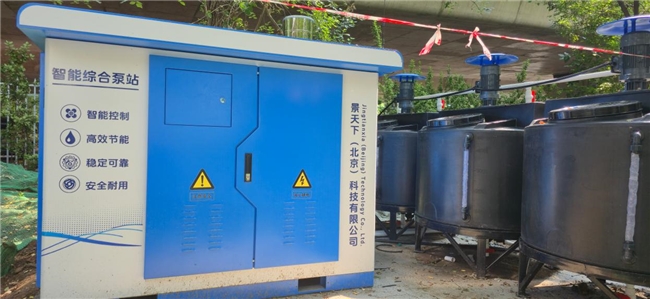

景天下智能综合泵站

花箱只是看得见的表象。真正决定一座桥体绿化能不能长期安全运行，恰恰是花箱背后看不见的工程细节。竣工只是建设的句号，而长期的养护运营，才是真正考验的开始。
